校园公共广播系统应用方案

一、实现的功能：

※  服务器可以实现任意曲目库内任意曲目的编程定时播放功能；

※  服务器及网络音频终端，可以实现不同区域同时播放不同音乐内容，内容同时播放可以实现500套节目以上；

※  服务器具有所有级别配置中的最高级别控制权限；

※  服务器管理具有密码验证系统，保证系统的安全性；

※  服务器具有触摸屏操作、键盘、鼠标、USB外接操作设备的多种操作功能；

※  服务器具有设置多个单独分区为一个播放组的功能，可以实现多种分组配置，一键触发；

※  服务器具有设置自动开关机自动按时运行功能，编程程序断电、启动程序不丢失；

※  分控软件具有修改编程程序及即时分控全区播放的功能；

※  分控中心仅次于服务器操作权限，具有代理服务器操作的功能；但受制约于服务器的优先级控制；

※  各分区具有单独播放、播送本地信息功能，具有高低音调节，麦克风输入，及线路输入的功能；

※  各分区具有单独调取服务器资源播放的功能，可以通过遥控器，对终端操作，读取需求的播放内容；

※  网络音频终端，具有IP单独设置，反向、正向的调取和被控制使用功能；

※  网络音频终端，具有外接设备电源功能，可以设置为常开或受控模式；

※  网络音频终端，具有外控电源时序器激活功能，在播放前提前打开外接设备电源；

※  所有分区以内的扬声器配备，均具有音量单独本地控制的功能；

※  所有分区以内的扬声器配置，均具有音量控制器紧急情况下，自动激活，最大音量播放紧急播音的功能；

※  机房服务器可实现点对任意一个区域或多个区域实时播放音乐、定时播放音乐、定时上下课铃声；

※  机房、领导公室和学生广播站各安装一只IP网络寻呼话筒，可实现对任意一个区域或多个区域广播喊话；

※  老师上课时可把多媒体教学的音频或话筒音频输入壁挂式网络终端，实现扩声功能；

※  单个壁挂式网络终端可点播服务器内教学音频文件进行单机播放功能，每个教室可以同时进行点播不同音频文件，互不干扰；

※  消防报警直接IP网络广播系统，实现紧急情况自动报警功能，报警区域可以任意设置；

※  每台网络可寻址壁挂式音频终端或网络可寻址机柜式音频终端都是一个区域，多个区域又可以组成一个大区，区域设置任意选择；

※  系统扩展性强，扩展新区域时只需增加音频终端和功放和音箱即可。



二、本系统的领先特性

※  先进性

    首先，本系统的先进性体现在，如此庞大的分组结构组织，被整合成了一个单独的控制、播放体系，并可以根据实际需求单独控制和权限播放控制。其次，本系统的先进性在于，音频不在蒂固在模拟信号中传输，采用的数字音频传输信号，既可以很安全的把信号传输到每个分区，而且采用数字信号的传输过程中，传输的数据还原性在90%以上，保证了每路分区输出的音乐内容都具有相当高的还原性和保真效果。再者，本系统采用的前端控制设备全部使用网络可寻址的控制模式，使得系统控制也变得非常的灵活、方便、人性化，不仅为企业在管理上节约了相当的资源，无人值守的编程模式，人性化的上下班结构等等多种模式的播放效果，都完整的体现了本系统的先进性能。特别是在分区的单独使用上，每个服务区域的服务内容不一样，性质也不一样，播放的内容也会不一样，作息的时间也截然不同，对于一个整体的配备音频输出，本系统的应对用户需求，游刃有余，其先进性，领先五年，十年不被超越。因此本系统在投资费用许可的情况下应充分利用现代最新技术，以使系统在尽可能长的时间内与社会发展相适应。但由于现代科学技术的飞速发展，故必须充分考虑今后的发展需要，设计方案必须具备前瞻性和可扩展性。这种可扩展性不仅充分保护了甲方的投资，而且具有较高的综合性能价格比。本设计对此均作了充分考虑，选用了先进的IP网络公共广播系统，极便于系统的扩展和升级。

※  稳定性

     网络信息迅猛发达的当今社会，在处理音频信号传输的功能早被应用于广域网的范畴，生活中都非常常见，因此，音频传输的技术的稳定性，无需置疑。在IP控制的技术上，层层的突破，网关的设置，防火墙的设置，等等常规标准的设置，完全保障了本系统的控制平台高效、稳定。在数字信号控制稳定的背后，人们担心的是模拟输出部分的设备及信号是否稳定，本系统中采用的所有功率放大设备均具有国家强制性认证，具有优质的质量标准，在方案设计的功率信号扩声体系中，本系统的配置，涵盖了标准传声、最大传声、线路损耗等多方面的考虑，在设备的传声负载的核算中，已经保留了较大的缓冲空间，为的就是保障系统的长久稳定。

※  科学性和规范性

公共广播系统与一般音响系统不同，是一个先进复杂的综合性系统工程，必需从系统设计开始，包括施工、安装、调试直到最后验收的全过程，都严格按照国家有关的标准和规范，做好系统的标准化设计和科学的管理工作。最后提交正规的测试验收报告及全套施工图纸和技术资料供甲方存档。

※  全面性

    本系统的功能配备：控制、传声、寻呼、播音、本地广播、权限设置、消防联动报警、定时控制、无人值守等诸多方面的性能，全世界领先，全面的功能配置，保障了本系统的各种用户需求的全面性能。

※  节约性

    从根本上解决了由多套系统来拼凑的模拟传声的组合，在机房只采用一台触摸屏的服务器主机，就完全实现对整个系统的控制，而传统的配置模式，如此的功能必定是需要配置好几个机柜的设备，如此比较，无论是在设备成本还是人工成本，都具有绝对的节约性。其次，在布线的投入中，节约性能体现得非常明显，现在的布线内容只是从网络音频终端和功率放大器以后的部分才需要布线，前端在局域网以内都可以不需要布线，就单从这一层面上来说，就节约的不少的设备成本和人工成本，以及后期的维修费用。更重要的是，如此的节省性能背后，系统却变的更加的强大，可见，这样的节约应该是具有数倍于节省部分的价值了。

※  可扩展性

从规划上可以看到，整个系统的配备可能会在往后的几年内再进行扩展，但需要阐述的是，本系统只要是在一个局域网以内，再增加多少个分区的组合根本上就不受限制，其扩展性能可见之强大。公共广播系统的建设，直接影响着用户的使用效果、外部形象及投资回报，因此系统设计必须安全、可靠，本方案已充分考虑采用成熟的技术和产品，我们设计公共广播系统中主要设备均为著名品牌的产品，RH-AUDIO瑞皇 专业产品具有极高的可靠性和出色的性能表现已在国内各地成功应用并获很高的赞誉。并从线路敷设、设备安装、系统调试以及对甲方人员的技术培训等方面，都必满足可靠性的要求。

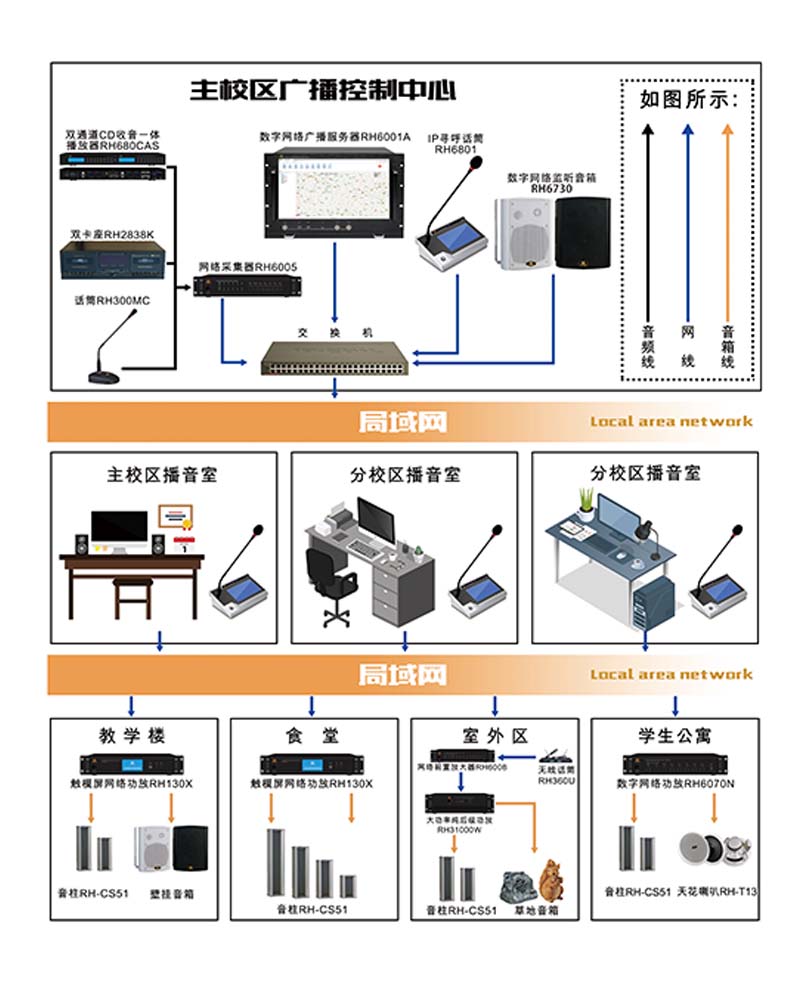

三、系统的结构组成部分及权限配置：

权限的级别，服务器为整个系统的最高权限，涵盖了控制、定时、播放、实时采播、可寻址寻呼等诸多范畴的所有权限的最高级别；第二权限在于各个分控中心的控制，在一定意义上，分控中心具有总服务器的代理机构，但所有权限及功能都受总服务器约束和管理；第三级别权限为消防联动的权限，在根据消防联动报警的过程中，被激活的单独分区，此时无法自行操作，全部被动激活，并切断背景音乐的播放，播放紧急音乐，而服务器和分控中心具有切断紧急音乐的权限，并可以实现人声喊话。而网络音频终端的权限在于普通的节目播放及提取内容播放，在控制级别中，只局限于控制本地单独分区的播放内容，无法对其他区域内容进行操作和控制，在所有权限级别中，为第四级别。



四、单独分区的配备模式及用途：

每个单独分区的组成：

麦克风：用于对本分区的广播使用，连接于前置放大器的MIC输入口；

网络可寻址音频终端：提取服务器内容，针对本区播放；服务器针对本分区控制播放内容，音频信号输出给前置，并负责激活功放等设备电源；

合并式功率放大器：提供本地线路输入口，放大音频信号，并调节音频信号效果，输出音频信号给纯后级功放；放大音频信号，并将信号推动扬声器发出声音；

五、信号传输的基本理论阐述：

1.数字信号

      本系统的前端信号控制包括音频信号的传输，全部采用数字信号进行传输，不进保真效果好，而且精准，安全，稳定；为功放的信号输出做好前提准备，本系统中，采用的所有的网络可寻址设备，全部为数字信号输入输出，全部采用标配水晶头连接超五类双绞线，协议于局域网一致。

2.输出端模拟信号

      功放信号的放大，采用传统稳定的放大控制，对单独分区的控制操作非常方便，操作简单，使用方便，音源+前置+功放+加扬声器简练的配置，是非常经典的配置，合理节约能源，而非常好的完成了每个分区的播放任务。

3.消防联动的激活

       消防联动信号，全部由消防中心给出，按本设计为每个楼层为一个信号，信号输入给网络可寻址消防报警矩阵，报警矩阵根据反馈的信息，由服务器根据紧急事件区域的相关设置，实现单区或者多区切换报警音乐的输出。根据服务器提供的消防中心给出的消防信号，实现消防播放程序的设置，被设置的该消防区域消防模块输出的24V自动激活并输出给音量控制器，实现消防紧急信号自动激活开关，播出紧急音乐，彻底解决消防报警死角的问题。
