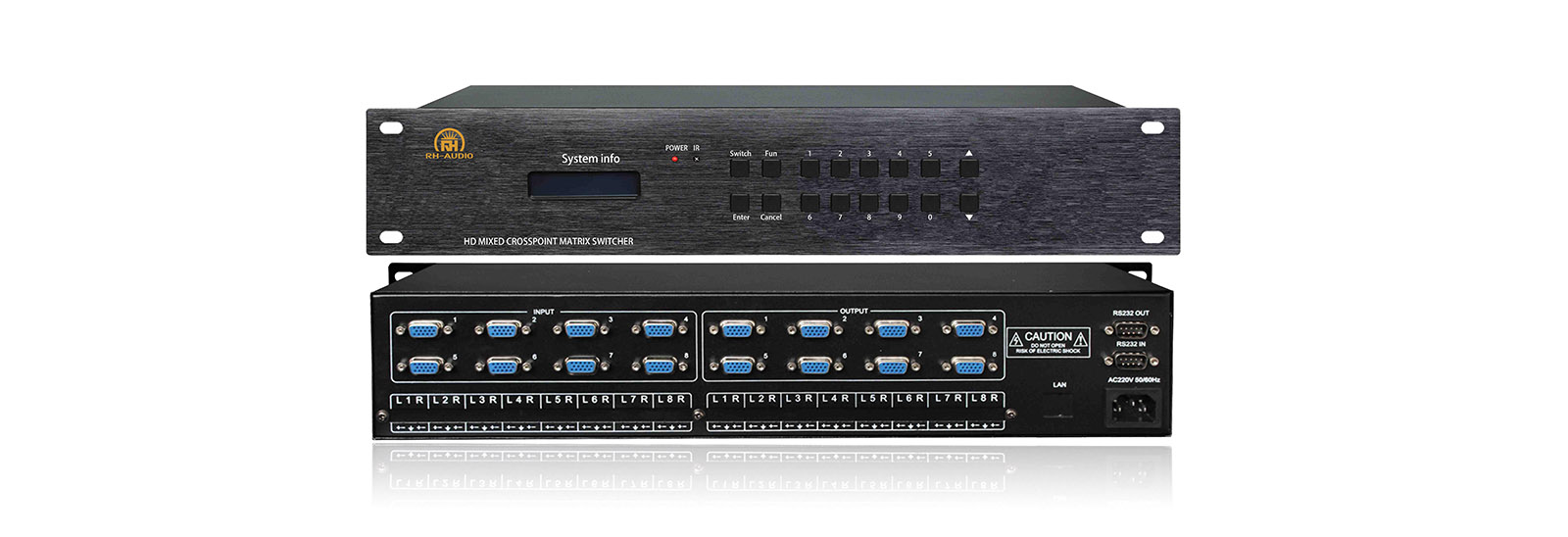

RH0808VG：

※ 8路VGA电脑信号输入；8路VGA电脑信号输出，采用BD15接口；

※ 采用液晶显示屏，可显示设备各通道的切换状态、输入信号特性等信息，直观方便 ；
※ 支持视频信号类型包括：RGBHV、RGBS、RGsB、RsGsBs、S-video、复合视频、分量视频；
※ 内置数字缓冲、信号补偿电路，自动增益调节、长距离传输失真补偿；
※ 支持快速切换操作，可提供多种按键颜色选择，方便用户选择；
※ 满载带宽可达500MHz（-3dB），切换速度可达210 ns；
※ 传输延时为5ns,水平最长不超过90ns,垂直最长不超过158ns；
※ 内置红外接收模块，支持红外遥控切换功能；
※ 具有掉电记忆功能，带有断电现场保护功能；
※ 具有输入同步信号自动检测功能；
※ 支持一键快速查询功能，方便查看矩阵的切换状态；
※ 支持RS-485扩展键盘操作或PC电脑专业软件快速切换设置功能；
※ 具有1路RS-232通讯接口，支持电脑控制或可编程中央控制系统控制；
※ 具有TCP/IP网络控制管理功能，能通过以太网控制(选配)；
※ 可选配内置中控模块，提供app，支持iphone、ipad、安卓平板及手机无线控制；
※ 内置64组场景存储功能，能直接在面板操作 ；
※ 兼容市场所有同类产品的代码和指令；
※ 可设置ID地址实现多机级联，最多可以级联255台矩阵；
※ 国际通用宽电压设计，可适应交流110～240V，50/60Hz
 视频
※ 增益： 0 dB；
※ 带宽： 500MHz (-3dB),满载；
※ 多通道对一通道串扰：和 -60dB @10 MHz，-39dB @100MHz；
※ 切换速度： 210 ns(最长时间)；
※ 信号类型： RGBHV，RGBS， RGsB， RsGsBs， 高清晰度电视（HDTV）， 成分视频，S-video， 复合；视频（信号）
视频输入
※ 接口： DB15母座8个；
※ 信号强度： 1Vpp ： Y成分视频、S-video，复合视频，0.7Vpp：VGA（电脑信号），0.3Vpp： R-Y 与B-Y成分视频、S-video；
※ 最小/最大电平： 模拟信号: 0.5Vpp / 2.0Vpp；
※ 阻抗： 75 Ω；
※ 回波损耗： -30dB@5MHz；
※ 最大直流偏置误差： 15mV；
视频输出
※ 接口： DB15母座8个；
※ 最小/最大电平： 0.5Vpp~2.0Vpp；
※ 阻抗： 75 Ω；
※ 回波损耗： -30dB@5MHz；
※ 直流补偿： ±5mV；
※ 同步信号：输入/输出类型： RGBHV, RGBS, RGsB, RsGsBs,复合视频,成分视频；
※ 视频制式： NTSC 3.58，NTSC 4.43，PAL，SECAM；
※ 输入电平： 0.5V- 5.0Vpp,: 4.0Vpp 正常；
※ 输出电平： AGC-TTL: 5Vpp, unterminated；
※ 输入阻抗： 510 Ω；
※ 输出阻抗： 75 Ω；
※ 最大传输延时： 水平:90ns 垂直:160ns；
※ 最大上升/下降时间： 4ns；
极性： 正或负（与输入完全一致）；
RS-232控制接口
串行控制接口： RS-232, 9-针母D型接口；
波特率与协议： 波特率：9600, 数据位：8位, 停止位：1, 无奇偶校验位；
串行控制口结构： 2 = TX, 3 = RX, 5 = GND；
规格
电源： 100VAC ～ 240VAC, 50/60 Hz, 国际自适应电源；
温度： 储存、使用温度： -20℃～ +70°C；
湿度： 储存、使用湿度： 10% ～ 90%；

平均故障间隔时间： 30,000 小时；

RH1616VG

※ 16路VGA电脑信号输入；16路VGA电脑信号输出，采用BD15接口；

※ 接口： DB15母座16个；

※ 接口： DB15母座16个；
