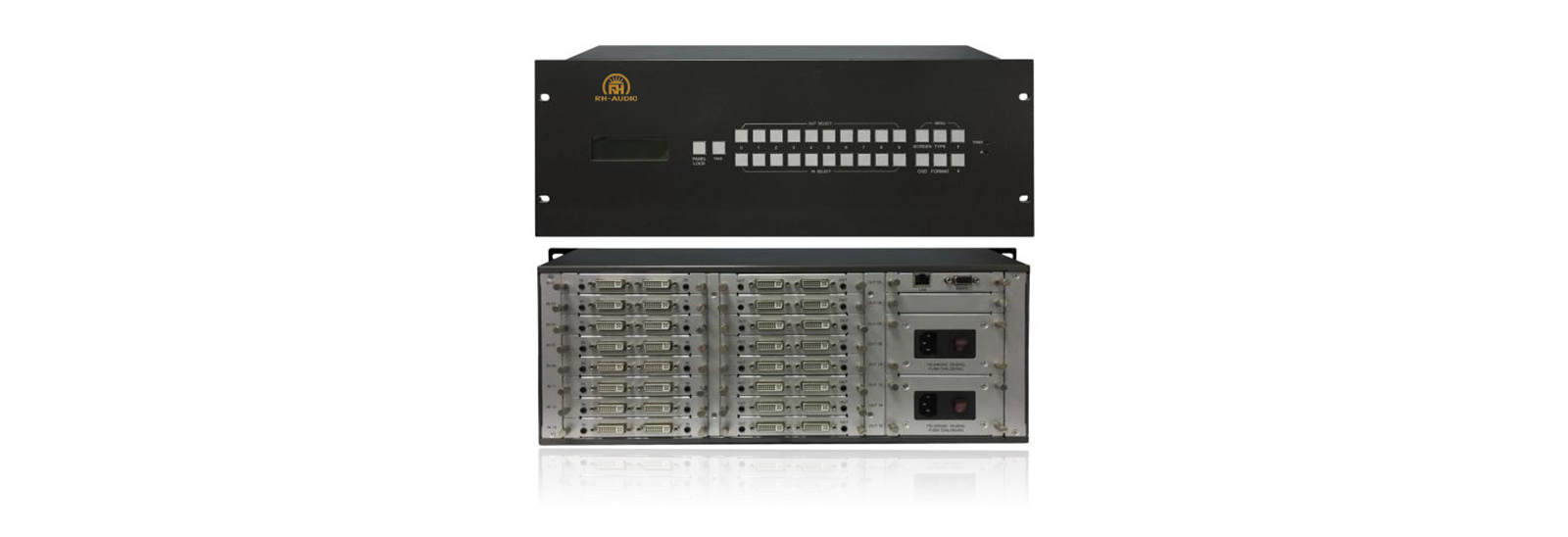

16路4K混合插卡主机RH1616MAX
产品详情
系统概述：
※ MAX高清多格式混插无缝切换矩阵是一款高性能的高清视频信号交换设备；
※ 采用双电源供电，系统稳定可靠；
※ 两路插卡式结构，系列产品最多可支持80路信号输入，80路信号输出；
※ 支持多种视频格式信号输入输出，可以用于多个高清数字视频信号及模拟视频信号的输入、输出交换，任意一路信号输出可以选择任意一路输入信号源，而不会干扰其它输出，图像高保真输出；
※ 目前支持HDbaseT，HDMI，DVI，3G/HD/SD-SDI，VGA，YPbPr，CVBS等信号输入及输出；
※ 同时具备Ethernet及 Rs232通讯接口，通过专用的控制软件控制矩阵信号的切换，监测矩阵的工作状态，设置信号分辨率等；
※ 无缝切换功能：瞬间切换任意输入信号源；
※ 图像拼接功能：可实现最多80x80矩阵允许范围内的任意拼接模式；
※ 任意字符功能：可实现在图像上叠加任意字符，字体/颜色/大小可变；
※ 支持多种控制方式：串口控制，网络控制，网页控制；
※ 用户根据需求随意搭配各种输入输出卡，实现多种格式信号，为各行业的多种音视频及控制信号分配切换处理提供一站式解决方案；
※ 可广泛应用于广播电视工程、多媒体会议厅、大屏幕显示工程、电视教学、智能交通管理中心、指挥控制中心等场所；
功能特点：
※ 插卡式机箱，两路板卡设计,支持16路信号输入，16路信号输出；
※ 采用液晶显示屏，可显示设备各通道的切换状态、支持一键快速查询的切换状态功能；
※ 采用双电源供电设计，系统更稳定可靠；
※ 采用FPGA架构，内部自建核心运算机制，无内嵌操作系统，全数字化切换，实时无缝切换，不分信号格式，可以任意输入切换到任意输出,切换过程无黑屏、卡屏、抖动、撕裂等现象；
※ 无缝切换支持完美同步拼接模式，任意OSD字符叠加；
※ 多种信号类型,可选无缝输入输出板卡：VGA、DVI、SDI、HDBaseT、HDMI，万能卡（兼容YUV，YC及CVBS）；
※ 内置板卡智能识别技术，自动检测板卡类型、信号状态、分辨率，即插即用；支持最高分辨率1600×1200@60hz；
※ 具有倍频倍线功能，对图像信号进行倍线缩放、倍频增强显示，将不同分辨率的信号统一处理输出相同分辨率的信号；
※ 输出分辨率可调，支持分辨率根据板卡与输出信号格式不同；
※ 支持HDBaseT技术集成，配合双绞线收发器，可远距离传输及切换4Kx2K信号、RS-232协议、IR信号及音视频信号；
※ 支持HDMI 1.4a协议，可传输及切换3D画面；
※ 支持HDCP管理，可设置加密和解密HDCP内容，确保信号源正常显示；
※ 支持EDID管理功能，可以通过串口读出当前输出口源输入设备的EDID码保障更大的兼容性；
※ 采用像素时钟技术，提供卓越的输出传输和准确的时间
※ 输入输出音频,采用标准3.5MM接口（选配）
※ 多样性产品控制方式,支持按钮，IR和RS232控制，TCP / IP控制；支持苹果IOS平板和安卓平板直接控制（选配）,同时兼容第三方控制；
※ 内置GUI人机交互界面控制，人性化设计，支持电脑、手机等控制设备多种系统、多款浏览器控制主机，操作更便捷；
※ 支持UPnP网络结构，快速进入GUI界面；
※ 支持掉电保护，断电不会丢失参数和功能设置；
※ 国际通用宽电压双电源供电设计，可适应交流110～240V，50/60Hz；
技术参数
接口
※ 可接输入卡数量/输入路数： 8/16路；
※ 可接输出卡数量/输出路数： 8/16路；
※ 输入插卡类型： VGA、DVI、SDI、HDBaseT、HDMI，万能卡（兼容YUV，YC及CVBS）；
※ 输出插卡类型： VGA、DVI、SDI、HDBaseT、HDMI，万能卡（兼容YUV，YC及CVBS）；
※ 接口带宽： 10.2Gbps；
※ 串口控制
※ 串行控制接口： RS-232，9-针母D型接口与9-针公D型接口；
※ 波特率与协议： 波特率：9600，数据位：8位，停止位：1，无奇偶校验位；
※ 串行控制口结构： 9针母D型接口：2 = TX，3 = RX，5 = GND；
※ 9针公D型接口：3 = TX，2 = RX，5 = GND
规格
※ 系统工作电源： 100VAC~240VAC，50/60 Hz，国际自适应电源；
机箱尺寸： 483x320x180mm；
产品重量(不包含任何板卡)： 约8Kg；
最大功耗： 60W；
平均故障间隔时间： 30,000小时；
